Расчёт коников
Рассматриваемая конструкция коника подобна захвату манипулятора, но перевёрнутому на 180о в вертикальной плоскости (рисунок 1.11). Рассмотрим равновесие пачки (её сечения), отбросив рычаги и заменив их действие на пачку реакциями (см. рисунок 1.11).
Сила РХ сопротивления перемещению пачки стремится вытащить её из коника
где GП – максимальный вес пачки, Н.
Сила РZ определяется по формуле
N, NC – нормальные реакции в контактных точках А, Б, С.

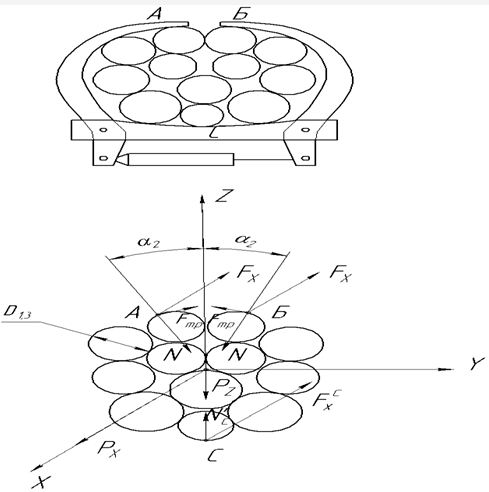

Рисунок 1.11 Схемы для расчета коника
- силы трения в контактных точках, параллельные оси Х.
FТР – силы трения в плоскости сечения пачки.
Из равновесия пачки (её сечения)
Подставив вместо сил трения их выражения и решив эти уравнения, получим:
Затем студент рассматривает равновесие рычага коника, определяет диаметр поршня гидроцилиндра, из приложения подбирает гидроцилиндр и выполняет расчёт рычага на прочность, аналогично захвату манипулятора.
После этого разрабатывается конструкция коника.
