Требования к климатическому исполнению

Страница 1

Детали и узлы вагона проектируются так, чтобы обеспечивалась их безотказная работа в течение всего срока службы в разнообразных эксплуатационных условиях. В эксплуатации, наряду с многочисленными механическими воздействиями, элементы вагона подвергаются температурным воздействиям. Это особенно существенно в связи с движением железнодорожного транспорта в различных климатических условиях. Грузовые вагоны изготавливаются в исполнении для умеренного климата с температурами от +40 до - 500 C

Колёсные пары

Для проектируемого вагона применяем колесную пару РУ1-950, используемую с подшипниками, имеющим и наружный диаметр 250мм, которые устанавливаются в буксовых узлах.

Буксы

Букса роликовая из двух цилиндрических подшипников, заднего 30-42726лн и переднего 30-232726л1м, с размером 130х250х80 мм, изготавливаемых в соответствии с ГОСТ 18572-73.

К ходовым частям вагона относятся тележки, состоящие из колесных пар, букс, рессорного подвешивания, боковых рам и надрессорных балок. Ходовые части направляют движение вагона по рельсовому пути и обеспечивают безопасность движения с необходимой плавностью хода вагона.

Тормозное оборудование

Пневматическая часть тормозного оборудования (Рисунок 1.2.) включает в себя тормозную магистраль (воздухопровод) 6 диаметром 32 мм с концевыми кранами 4 клапанного или шаровидного типа и соединительными междувагонными рукавами 3; двухкамерный резервуар 7, соединенный с тормозной магистралью 6 отводной трубой диаметром 19 мм через разобщительный кран 9 и пылеловку — тройник 8 (кран 9 с 1974 г. устанавливается в тройнике 8); запасный резервуар 11; тормозной цилиндр 1; воздухораспределитель № 483 м с магистральной 12 и главной 13 частями (блоками); авторежим № 265 А-000; стоп-кран 5 со снятой ручкой.

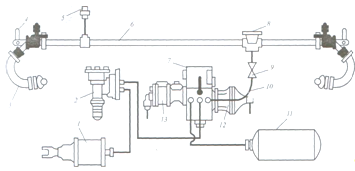

Рисунок 1.2.- Схема тормозного оборудования грузового вагона

Авторежим служит для автоматического изменения давления воздуха в тормозном цилиндре в зависимости от степени загрузки вагона — чем она выше, тем больше давление в тормозном цилиндре. При наличии на вагоне авторежима рукоятка переключателя грузовых режимов воздухораспределителя снимается после того, как режимный переключатель воздухораспределителя будет поставлен на груженый режим при чугунных тормозных колодках и средний режим при композиционных тормозных колодках. У рефрижераторных вагонов авторежима нет. Запасный резервуар имеет объем 78 л у четырехосных вагонов с тормозным цилиндром диаметром 356 мм и 135 л у восьмиосного вагона с тормозным цилиндром диаметром 400 мм.

Зарядка резервуара 7, золотниковой и рабочей камер воздухораспределителя запасного резервуара 11 производится из тормозной магистрали 6 при открытом разобщительном кране 9. При этом тормозной цилиндр через главную часть воздухораспределителя и авторежим 2 сообщен с атмосферой. При торможении давление в тормозной магистрали понижается через кран машиниста и частично через воздухораспределитель, который при срабатывании отключает тормозной цилиндр 1 от атмосферы и сообщает его с запасным резервуаром 11 до выравнивания давления в них при полном служебном торможении.

Тормозная рычажная передача грузовых вагонов выполнена с односторонним нажатием тормозных колодок (кроме шестиосных вагонов, у которых средняя колесная пара в тележке имеет двустороннее нажатие) и одним тормозным цилиндром, укрепленным на хребтовой балке рамы вагона болтами. В настоящее время в опытном порядке некоторые восьмиосные цистерны без хребтовой балки оборудуются двумя тормозными цилиндрами, от каждого из которых усилие передается лишь на одну четырехосную тележку цистерны. Это сделано для упрощения конструкции, облегчения тормозной рычажной передачи, уменьшения силовых потерь в ней и повышения эффективности работы тормозной системы.
