Профилирование ступени компрессора

Страница 1

Расчет производим для первой ступени компрессора. В таблице 4.1 представлены основные исходные данные к расчетам; табл. 4.2 – результаты расчета при использовании закона крутки Rок=const пpи заданном Нт(r).

Число лопаток в рабочем венце назначим по прототипу: z=37.

На рис. 4.1-4.5 представлены решетки профилей на пяти радиусах. На рис.4.6 представлено изменение расходной и окружной составляющих абсолютной скорости по высоте лопатки, на рис.4.7 изменение приведенных скоростей по высоте лопатки в абсолютном и относительном движении, на рис.4.8 изменение углов потока в абсолютном и относительном движении по высоте лопатки, на рис.4.9-4.13 планы скоростей рабочего колеса компрессора на пяти радиусах.

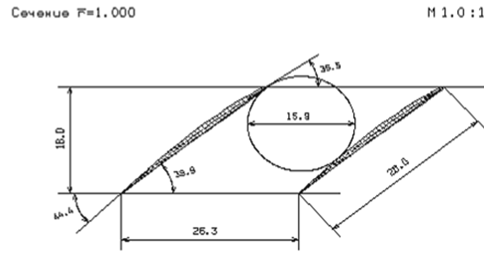

Рисунок 4.1 – Решетка профилей на радиусе =1.00

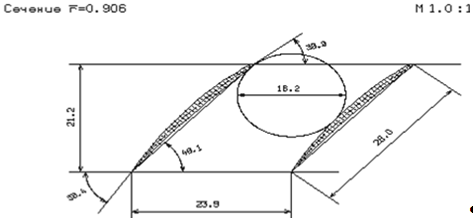

Рисунок 4.2 – Решетка профилей на радиусе =0.906

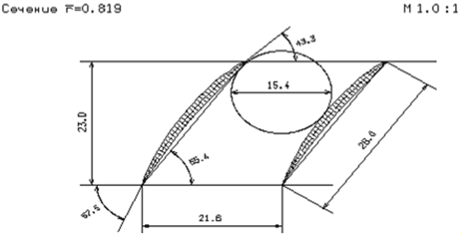

Рисунок 4.3 – Решетка профилей на радиусе =0.819

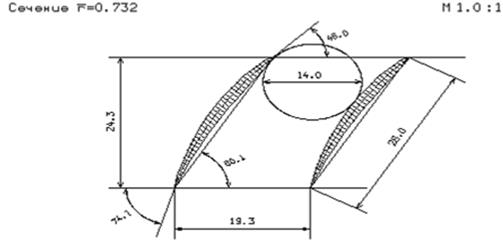

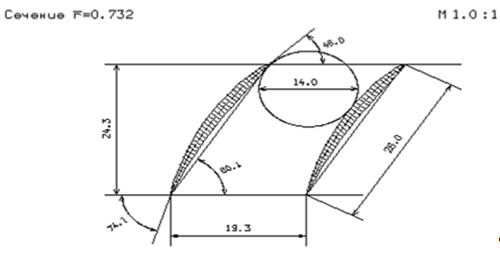

Рисунок 4.4 – Решетка профилей на радиусе =0.732

Рисунок 4.5 – Решетка профилей на радиусе =0.642

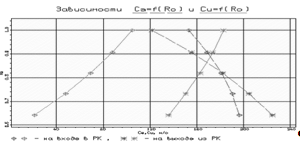

Рисунок 4.6 – Изменение расходной и окружной составляющих абсолютной скорости по высоте лопатки

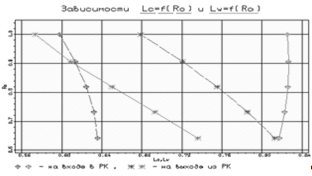

Рисунок 4.7 – Изменение приведенных скоростей по высоте лопатки в абсолютном и относительном движении

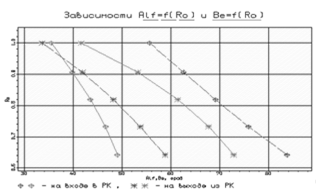

Рисунок 4.8 – Изменение углов потока в абсолютном и относительном движении по высоте лопатки

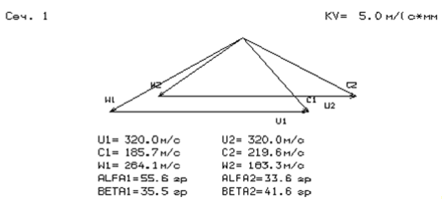

Рисунок 4.9 - План скоростей рабочего колеса компрессора на радиусе =1.000

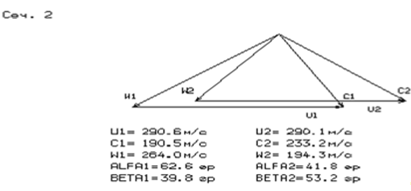

Рисунок 4.10 - План скоростей рабочего колеса компрессора на радиусе =0.906

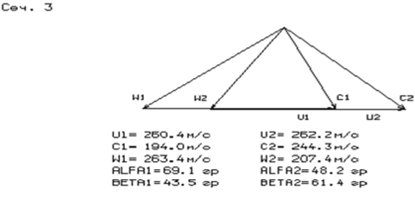

Рисунок 4.11 - План скоростей рабочего колеса компрессора на радиусе =0.819

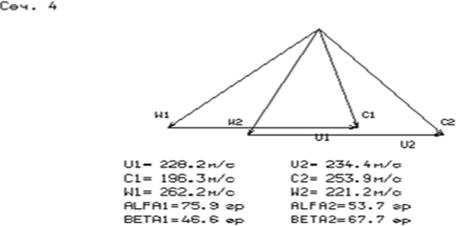

Рисунок 4.12 - План скоростей рабочего колеса компрессора на радиусе =0.732

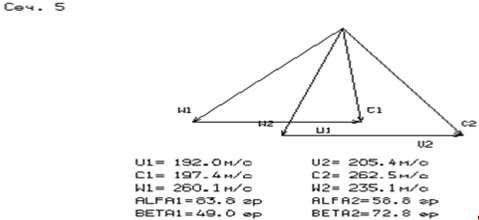

Рисунок 4.13 - План скоростей рабочего колеса компрессора на радиусе =0.642
