Использование SMS-сообщения для передачи команд

Страница 1

Короткие текстовые сообщения очень удобны для управления и контроля состояния объекта. В памяти мобильного телефона пользователя можно заранее сохранить несколько часто употребляемых управляющих сообщений, например для постановки на охрану, снятия с охраны или управления реле. В нужный момент остается только послать соответствующее сообщение.

Тревожные сообщения от контроллера максимально информативны и удобочитаемы, благодаря возможности присвоить имена-псевдонимы входам и их активным и пассивным состояниям. Например, при срабатывании датчика контроля двери, пользователь получит сообщение: 22:30 ALARM DOOR OPEN. Имя входа DOOR. Название активного состояния OPEN.

Описание функциональной схемы

Ниже приведено краткое описание функциональной схемы разработанного контроллера. Данный контроллер объединяет на одной PC/104 плате высокоскоростную высокоскоростной трехдиапазонный 900/1800/1900MHz GSM/GPRS модем и 12-канальный параллельный GSM приемник малой мощности. Дополнительно на плату установлено два RS-232 последовательных порта, программируемый цифровой порт ввода - вывода и I2C-шины для системного расширения. Плата контроллера спроектирована для работы в широком температурном диапазоне, с которым обычно сталкиваются в мобильных автомобильных приложениях. Обширное использование технологии SMD увеличивает системную надежность. Использование современной технологии FPGA учитывает высокую интеграцию функциональных возможностей так же как гибкую настройку, чтобы ответить требованиям клиента определенные приложения. Конфигурация и параметры настройки сохранены в подключаемом накопителе EEPROM и могут быть свободно конфигурированы программным обеспечением.

Приведем ниже функциональные блоки устройства. Для ясности опущены источники питания.

Рис.10.5.1 Функциональная схема Контроллера с блоком приемника GPS сигналов.

Конфигурация устройства AMUR-GPS терминал.

Конфигурация устройства осуществляется с помощью программы PS/GSM_USB_WIZARD.

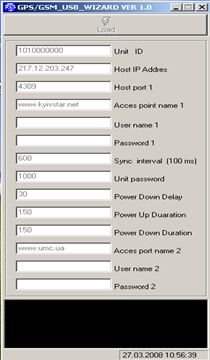

Рис. 4.1. Программа конфигурации AMUR-GPS-терминал

Для начала выполнения конфигурации устройства нужно выполнить следующие этапы:

Вынуть с упаковки кабель с разъемом mini-USB и подключить его к устройству. Другой конец кабеля подключить к персональному компьютеру (ПК) в разъем USB.

Скопировать и на ПК с компакт диска программу PS/GSM_USB_WIZARD и запустить ее. После чего должно появиться на экране окно, как показано на Рис. 4.1.

Вынуть с упаковки кабель для подключения питания. С одной стороны кабеля установлен разъем. При помощи этого разъема подключается кабель к устройству. Использовать разъем POWER, смотрите Рис.2. Задняя панель AMUR-GPS терминал. Другой конец кабеля подключить к источнику питания напряжением 12-24 вольта так чтобы красный провод был подключен к положительной клемме, а черный провод к отрицательной.

После того как питание подано на устройство, на передней панели должны засветиться индикаторные светодиоды с надписями PWR, 2, 3 через 5-15 секунд светодиод под номером «2» начнет мерцать, индицируя передачу данных на ПК. После чего поля для ввода данный станут активными, а внизу окна на черном фоне появятся надписи, информирующие о благополучном подключении устройства см. Рис. 4.2.

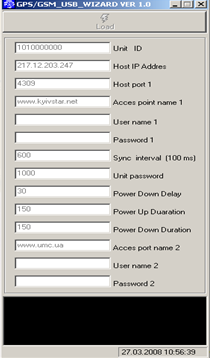

Рис. 4.2. Программа конфигурации AMUR-GPS-терминал активна

Следующим этапом необходимо заполнить следующие поля утилиты:

В поле Unit ID устанавливается пользователем идентификационный номер устройства. Этот номер должен быть выбран по следующему алгоритму:

первая цифра всегда должна быть «1», а вторая цифра «0». Следующие восемь цифре могут бить любыми.

Пример: 10999999999, или 1011111111

Номер устройства должен быть уникальным для каждого устройства.

Поле Host port 1 содержит номер порта основного сервера.

В поле Access point name указывается точка доступа в Интернет (подробную информацию можно получить на сайте оператора мобильной связи который предоставляет услугу GPRS).
