надежного покрытия GSM сети требования к выбору места для установки GSM антенны значительно менее жесткие, чем для GPS антенны. Размещение GSM антенны в салоне транспортного средства в большинстве случаев обеспечивает надежный канал связи. В случае использования совмещенной GPS/GSM антенны

место установки следует выбирать исходя из требования установки для GPS антенны.

После установки антенны подключить антенный кабель к разъему устройства с надписью GSM см. Рис 5.2.

При прокладке антенного кабеля соблюдать требования для GPS антенны.

Подключить кабель питания через разъем к разъему POWER устройства AMUR-GPS-терминал (см. Рис.5.2.). Другой конец кабеля подключить к бортовой сети (черный (синий) провод кабеля подключить к массе транспортного средства или к отрицательному потенциалу).

На Рис. 5.1. изображена передняя панель, ее разъемы и индикация

Рис. 5.1. Передняя панель AMUR-GPS-терминал

На рис. 5.2. показана задняя панель, на ней находятся разъемы для подключения антенн, разъем питания, и разъемы входов и выходов.

Рис. 5.2. Задняя панель AMUR-GPS-терминал

Работа с Flash карточкой

Flash карточка предназначена для обеспечения функции «логгера» GPS терминала и позволяет использовать объём архива (буферной памяти) до 2 Гбайт. «Логгер» - устройство сбора, хранения и обработки информации без передачи этих данных по каналам связи. Буферная память используется для временного хранения точек местоположения AMUR-GPS-терминала в случае отсутствия канала связи GPRS. При появлении канала связи GPRS производится автоматическая передача данных накопленных в буфере. Также, встроенная Flash память и устанавливаемая Flash карточка, которая служат для обеспечения функций работы с архивом. Архив предназначен для сохранения и считывания точек местоположения AMUR-GPS-терминала по командам с сервера сбора данных от мобильных объектов по каналам GPRS. Устанавливаемая Flash карточка не дополняет встроенную Flash память, а заменяет её, обеспечивая сохранение всех данных в своем объёме памяти. Эту Flash карточку можно снять и считать данные на персональном компьютере (занести в базу данных картографического сервера).

Перед началом работы с Flash карточкой, её необходимо подготовить.

Подготовка Flash карточки

Подготовка Flash карточки заключается в форматировании Flash карточки и записи специально подготовленного файла.

Пример внешнего вида Flash-карты представлен на рис 6.1.

Рис. 6.1. – Внешний вид Flash –карты.

Форматирование

Форматирование диска осуществляется в два этапа:

- очистка всего диска с помощью программы Hard Disk Low Level Format Tool (изображена на рисунке 6.2);

- форматирование Flash диска с помощью программы USB FORMAT (изображена на рисунке 6.4).

Для очистки всего диска необходимо произвести инсталляцию программы Hard Disk Low Level Format Tool на компьютер (Инсталляционные файлы находятся на компакт диске который входит в комплект поставки).

Подключить Flash диск к компьютеру с помощью считывателя SD карт. Запустить программу Hard Disk Low Level Format Tool, после чего появиться стартовое окно

см. Рисунок 6.2. Из списка устройств выберите нужное устройство и нажмите кнопку с надписью «Continue >>». Далее в окне выберите вкладку с надписью «LOW-LEVEL FORMAT» (см. Рисунок 6.3.) и нажмите кнопку с надписью «FORMAT THIS DEVICE».

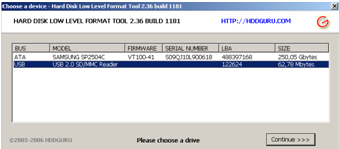

Рисунок 6.2. Стартовое окно программы Hard Disk Low Level Format Tool.

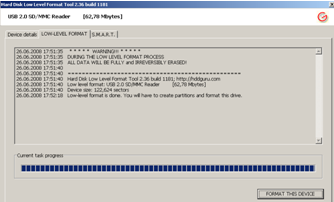

Рисунок 6.3 Процесс форматирования диска программой Hard Disk Low Level Format Tool.

После завершения операции с Flash диском, очистка диска завершена.

6.2.2. Для форматирования Flash диска запустите программу usb format.exe (Поставляется на компакт диске с программным обеспечением). Окно программы изображено на Рисунке 6.4 В поле «Device» выберите устройство, далее в поле «File System» установите FAT (тип файловой системы FAT16). В поле «Volume label» укажите метку диска (например I). В поле «Format options» все галочки должны быть убраны. После чего нажмите кнопку с надписью «Start» и дождитесь окончания форматирования диска.
