Определение основных параметров рабочего процесса
двигателя; расчёт мощности, расхода топлива, воздуха и газов двигателемСтраница 4
После определения параметров характерных точек индикаторной диаграммы вычисляются показатели рабочего процесса.
Средним индикаторным давлением называют отношение работы газов за цикл
к рабочему объёму цилиндра
для двухтактного двигателя.

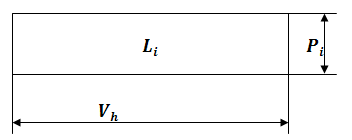

Геометрическая интерпретация (рисунок 2): среднее индикаторное давление соответствует высоте прямоугольника, основанием которого служит полезный объём цилиндра, при этом площадь прямоугольника равновелика площади индикаторной диаграммы
.
Рисунок 2. Геометрическая интерпретация для двухтактного двигателя.
Расчетное среднее индикаторное давление в МПа определим по формуле
где действительная степени сжатия, принимаемые в зависимости от тактности двигателя (
);
при
;
Среднее индикаторное давление действительного цикла меньше расчетного
вследствие наличия скруглений в точках
индикаторной диаграммы и в конце расширения.
Поэтому
двигатель коленчатый вал форсунка
Где коэффициент полноты диаграммы.
По опытным данным значения принимают для двухтактного двигателя
Индикаторная мощность двигателя в кВт
где выражено в
.
Индикаторным КПД (в цилиндре) называют отношение количества теплоты, превращенной в механическую работу, к затраченному количеству теплоты.
Удельный индикаторный расход топлива
Эффективные мощность в кВт, КПД
удельный расход топлива
в
определим из выражений:
где задан (см.исходные данные).
Если расчеты рабочего цикла произведены внимательно и удачно выбраны опытные коэффициенты, то расчетные значения эффективной мощности и удельного расхода топлива
должны быть близки с точностью
.
Часовой расход топлива дизеля в кг/ч
Расход воздуха дизелем в кг/ч
где коэффициент продувки (см. исходные данные).
Количество отработавших газов в кг/ч
